مقدمه ای بر کلیدهای اتوماتیک فشار ضعیف :

کلیدهای اتوماتیک علاوه بر موارد فوق نسبت به فیوزها و کلید- فیوزها دارای مزایای زیر می باشند :

- کليدهای فشار ضعيف :

از انواع کليدهای فشار ضعيف می توان به کلیدهای زیراشاره کرد:

-      کلیدهای اتوماتیک کمپکت(Moulded case circuit breaker:M.C.C.B)

-      کلیدهای اتوماتیک هوایی(Air circuit breaker:A.C.B)

-      کلیدهای مینیاتوری(Miniature circuit breaker:MCB)

-      کلیدهای حافظ موتور(Motor protection circuit breaker:M.P.C.B)

-      کلیدهای محافظ جان(Residual current circuit breaker:R.C.C.B )

-کلید اتوماتیک و کلید غیر اتوماتیک:ابتدا لازم است بدانیم کلیدهای اتوماتیک با کلیدهای غیر اتوماتیک چه فرقی دارند،کلیدهای اتوماتیک به کلیدهایی گفته میشود که دارای رله هستند و هر کدام برای کاربردهای مخصوصی مورد استفاده قرار میگیرد بطور مثال کلیدهای اتوماتیک هوایی دارای رله های بسیار هوشمندی هستند واین رله ها از نوع رله های الکترونیکی هستند،اما کلیدهای غیر اتوماتیک کلیدهایی هستند که صرفا"برای قطع و وصل مورد استفاده قرار میگیرد و فاقدرله میباشند بطور مثال کنتاکتور یک تجهیز غیر اتوماتیک است که برای قطع و وصل های گوناگون با کاربردهای مختلف یک مشخصه ای دارد مثلا"کنتاکتور AC3 برای بارهای القایی است.

*معمولأ در کاتالوگ کليدهای فشار ضعيف دو مشخصه فنی به نامهای Icu و Ics مشخص شده اند که دانستن مفهوم آنها در انتخاب کليد مهم است.

Icu : جريان اتصال کوتاهی که کليد تنها يکبار بدون انکه آسيبی ببيند قادر به قطع آن می باشد و برای دفعات بعدی نياز به تعمير و سرويس و يا تعويض دارد.

Ics : جريان اتصال کوتاهی که کليد به دفعات قادر به قطع آن می باشد بدون اينکه آسيبی ببيند و يا نياز به تعمير و يا تعويض پيدا کند.

بحث اتصال کوتاه در استاندارد IEC60974-2 دارای دو Category میباشد:

Category 1 :در این نوع، کلیدها بدون رنج اتصال کوتاه هستند  و به ازای اتصال کوتاه لازم است مورد بازبینی قرار گیرند.

Category2:در این نوع، کلیدها یک مدت زمان کوتاه برای تحمل جریان اتصال کوتاه دارند و این قضیه به Current Limiting وسیله بستگی دارد.

در نوع دوم حفاظت و سلامت تجهیزات بهتر از نوع اول است.

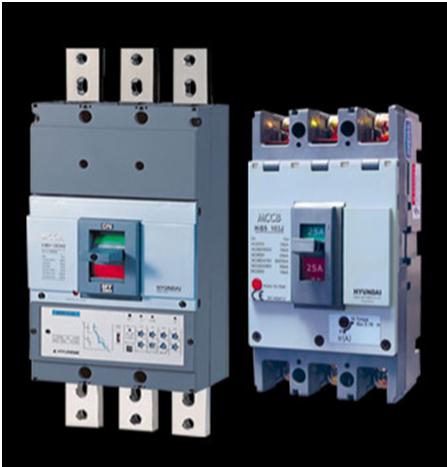

- کليدهای اتوماتيک کمپکت(( Molded Case CircuitBreaker (MCCB) :

Iu جریان دایم ، نرم این کلیدها از160A تا 1600A است اما اين کليدها حداکثر تا 3200A ساخته می شوند. فريم اين کليدها با افزايش جريان نامی آنها بزرگ می شود. بطور مثال کليدهای کمپکت ساخت شرکتABB،تیپ Isomax ان از 125A تا 3200A ساخته میشود.

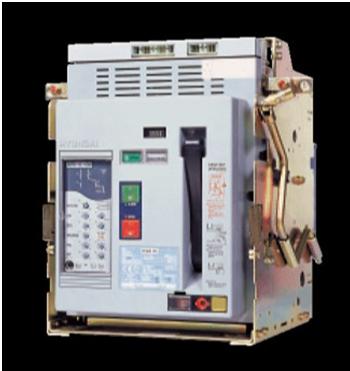

- کليدهاي هوايي : ((Air CircuitBreaker(ACB):

اين کليدها از انواع ديگری از کليدهای اتوماتيک فشار ضعيف هستند که در آن آمپراژ بالا مورد استفاده قرارمی گيرند. حد بالای جريانی اين کليدها تا 6300A می باشد.Iu جریان دایم ، نرم این کلیدها از630A تا 16300A است مورد مصرف اين کليدها عمدتأ در ورودی تابلوها می باشد که هم جريان بالايي دارد و هم برقراری Selectivity کامل بين کليدهای ورودی و کليدهای خروجی که معمولأ از نوع کمپکت می باشند ضروری است.

يادآوری : استفاده از کليدهای کمپکت در هر دو مدار خروجی و ورودی در تابلو حتی اگر کليد ورودی دو سايژ بالاتر از بالاترين سايز کليد در خروجيها انتخاب شود، تنها در محدوده کوچکی از جريان اتصال کوتاه، Selectivity را تامين می کند و به هر حال Selectivity کامل بدست نمی دهد.

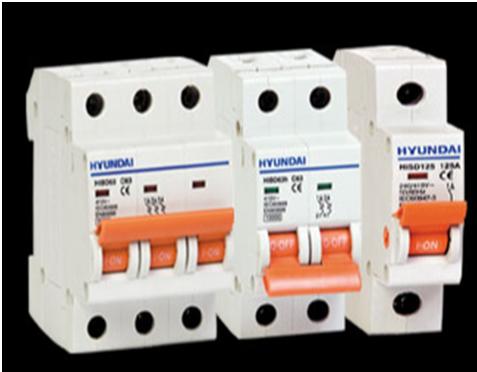

-  کليدهای مينياتوری((Miniature Circuit Breaker (MCB)  :

از انواع کليدهای فشار ضعيف که معمولأ در جريانهای پايين و در تابلوهای روشنايي وتاابلوهای توزيع با توان کم و يا جهت حفاظت مدارات کنترل و فرمان تجهيزات و تاسيسات برقی مورد استفاده قرار می گيرد. جريان قطع اتصال کوتاه اين کليدها معمولأ چندان بالا نيست.حداکثر جریان مورد استفاده با کلید مینیاتوری 100A است و همینطور جریان قطع اتصال کوتاه این کلیدها بصورت نرم 10KA و حداکثر 25KA است.این کلیدها دارای دو نوع کاربرد صنعتیIEC60947 وکاربرد مسکونیIEC60898 هستند.

- کليدهای حافظ موتور((Motor Protection CircuitBreaker (MPCB) :

همانگونه که از اسم این کلیدها معلوم است این کلیدها برای حفاظت موتورها بسیار کاربرد دارند،این کلیدها معمولا" تا100A و 100KA ساخته میشوند و برای موتورهای تا 55KW مناسب هستند.این کلیدها حفاظت به دو نوع تقسیم میشوند.

کليدهای حافظ جان((Residual current CircuitBreaker(RCCB):

یکی از عوامل اصلی در بروز خسارات مالی ، صدمات و تلفات جانی به ویژه در منازل مسکونی ، مراکز اداری ، تجاری و مجتمع های صنعتی عدم رعایت مسائل ایمنی در استفاده از انرژی برق میباشد . بمنظور حفاظت از جان افراد در مقابل خطر برق گرفتگی و جلوگیری از خطرات جریان نشتی از کلیدهای حفاظت از خطر برق گرفتگی ( محافظ جان ) استفاده می شود . این کلیدها که براساس حساسیت خود به دو نوع خانگی و صنعتی تقسیم می شوند ، علاوه بر حفاظت افراد در مقابل تماس مستقیم و یا غیر مستقیم برق ، با جلوگیری از نشتی جریان در حفاظت دستگاه ها و تجهیزات صنعتی نیز موثر می باشند . براین اساس در صورتی که حساسیت کلیدها تا 30 میلی آمپر باشد این کلید به عنوان حفاظت از جان و در صورتی که حساسیت آن بیشتر از 30 میلی آمپر باشد به عنوان حفاظت از تجهیزات صنعتی بکار می رود .

اساس کار کلیدهای حفاظت از خطر برق گرفتگی ، مقایسه جریان ورودی با جریان خروجی کلید می باشد به طوری که اگر جریان نشتی در مداری که کلید در آن واقع شده است بیشتر از حساسیت کلید باشد کلید عمل کرده و جریان ورودی و در نتیجه مدار را قطع می نماید .

- مشخصات کلیدهای حفاظت از خطر برق گرفتگی ( جریان نشتی ) :
