جمعه پانزدهم شهریور ۱۳۹۲ - 8:57 معرفی و کاربرد IC 4016,4066,14066

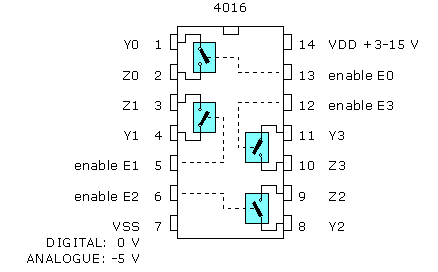

این نوع خانواده از IC ها معروف به Bilateral Switch هستند ؛ خوب یعنی چه ؟ این اصطلاح به معنی یک سوئیچ یا کلید دوطرفه همزمان می باشد در واقع به این نوع IC ها Transmission Gate یا همان گیت انتقال گویند ؛ شماتیک داخلی و عکس از آن را به همراه یک توضیح کاربردی بیان می کنم :

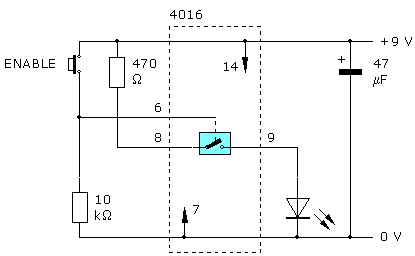

هر سوئیچ در این آی سی 4016 از دو ورودی X,Y می باشد که با فعال بودن پایه کنترلی E سوئیچ بسته می شود وهنگامی که پایه E صفر باشد سوئیچ باز است، اما این تنها کاربرد دیجیتال آن را دارد ، این نوع
IC ها در کاربرد آنالوگ بهتر مورد استفاده قرار می گیرند ؛ در این نوع آی سی در زمان وصل طرف ورودی با خروجی تفاوتی ندارد! ومقاومت روشن آن می توان گفت 300 اهم است .
IC ها در کاربرد آنالوگ بهتر مورد استفاده قرار می گیرند ؛ در این نوع آی سی در زمان وصل طرف ورودی با خروجی تفاوتی ندارد! ومقاومت روشن آن می توان گفت 300 اهم است .
کاربرد این آی سی در حالت آنالوگ!
در سیگنال های متغیر آنالوگ مانند صدا که در حالت آنالوگ برای کنترل سیگنال عمل می کند وسیگنال آنالوگ را محدود به تغذیه آی سی 4016 می نماید.
به عناون یک ایده در یک سیستم حفاظت از صدا در مقابل نویز های احتمالی از آی سی 4016 برای قطع سیگنال به علت نویز زیاد بر روی اسپیکر استفاده می شود
سیستم زیر را در نظر بگیرید ،این سیستم از یک حس کننده صدا مثل میکروفون ، یک پیش تقویت کننده و یک آمپلی فایر و سر انجام خروجی که به هدفون یا اسپیکر متصل شده است .
در سیگنال های متغیر آنالوگ مانند صدا که در حالت آنالوگ برای کنترل سیگنال عمل می کند وسیگنال آنالوگ را محدود به تغذیه آی سی 4016 می نماید.
به عناون یک ایده در یک سیستم حفاظت از صدا در مقابل نویز های احتمالی از آی سی 4016 برای قطع سیگنال به علت نویز زیاد بر روی اسپیکر استفاده می شود
سیستم زیر را در نظر بگیرید ،این سیستم از یک حس کننده صدا مثل میکروفون ، یک پیش تقویت کننده و یک آمپلی فایر و سر انجام خروجی که به هدفون یا اسپیکر متصل شده است .

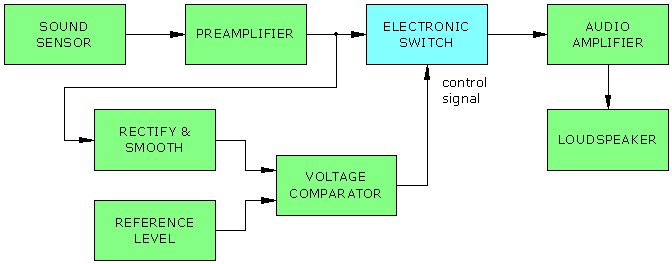

حال می توان از این نوع از مدرات مجتمع مانند IC 4016,4066,14066استفاده نمود ، این نوع آی سی را که به سوئیچ معروف است بین پیش تقویت کننده (Prea Amplifire) و AUDIO AMPLIFIRE قرار می دهیم، به شکل زیر خوب نگاه کنید .
خوب سیگنال بعد بلوک پیش تقویت کننده صاف وتمیز یکسو میشود و با یک ولتاژ مقایسه می شود ، حال اگر یک نویز روی سیستم بیفتد ، مقایسه کننده ولتاژ آن را با مرجع خود بربر نمی داند و سیگنال کنترلی صفر می شود و سوئیچ یک لحظه قطع می شود تا زمانی که نویز هست و ما صدای نویز را نمی شنویم .

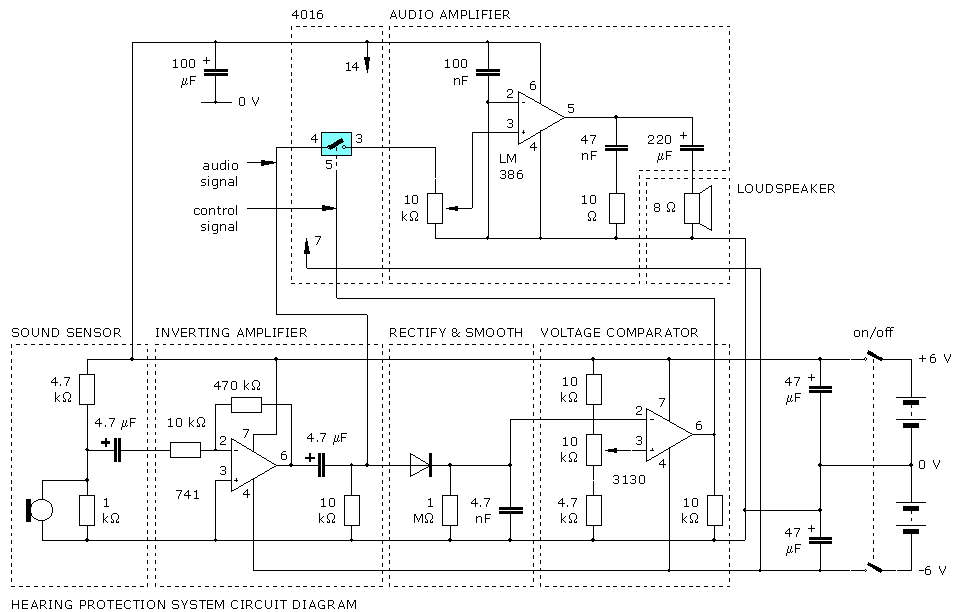

برای نمونه مدار عملی اینجا کلیک نمایید، آی سی ها از نوع آپ امپ 741 هستند ولی بهتر است شما از شماره 3130 استفاده نمایید که Slew Rate بهتری داشته باشد .
